转载 | HTTP 协议入门:从HTTP/0.9到HTTP/3

HTTP/0.9 – HTTP/2部分
作者: 阮一峰
日期: 2016年8月19日
原文链接:http://www.ruanyifeng.com/blog/2016/08/http.html
HTTP/3 部分(仅节选了原理)
作者:billpchen@腾讯技术工程
原文链接:https://zhuanlan.zhihu.com/p/143464334

HTTP 协议是互联网的基础协议,也是网页开发的必备知识,最新版本 HTTP/2 更是让它成为技术热点。

本文介绍 HTTP 协议的历史演变和设计思路。

https://www.ruanyifeng.com/blogimg/asset/2016/bg2016081901.jpg

一、HTTP/0.9

HTTP 是基于 TCP/IP 协议的应用层协议。它不涉及数据包(packet)传输,主要规定了客户端和服务器之间的通信格式,默认使用80端口。

最早版本是1991年发布的0.9版。该版本极其简单,只有一个命令GET


GET /index.html

上面命令表示,TCP 连接(connection)建立后,客户端向服务器请求(request)网页index.html

协议规定,服务器只能回应HTML格式的字符串,不能回应别的格式。


<html>
  <body>Hello World</body>
</html>

服务器发送完毕,就关闭TCP连接。

二、HTTP/1.0

2.1 简介

1996年5月,HTTP/1.0 版本发布,内容大大增加。

首先,任何格式的内容都可以发送。这使得互联网不仅可以传输文字,还能传输图像、视频、二进制文件。这为互联网的大发展奠定了基础。

其次,除了GET命令,还引入了POST命令和HEAD命令,丰富了浏览器与服务器的互动手段。

再次,HTTP请求和回应的格式也变了。除了数据部分,每次通信都必须包括头信息(HTTP header),用来描述一些元数据。

其他的新增功能还包括状态码(status code)、多字符集支持、多部分发送(multi-part type)、权限(authorization)、缓存(cache)、内容编码(content encoding)等。

2.2 请求格式

下面是一个1.0版的HTTP请求的例子。


GET / HTTP/1.0
User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_10_5)
Accept: */*

可以看到,这个格式与0.9版有很大变化。

第一行是请求命令,必须在尾部添加协议版本(HTTP/1.0)。后面就是多行头信息,描述客户端的情况。

2.3 回应格式

服务器的回应如下。


HTTP/1.0 200 OK
Content-Type: text/plain
Content-Length: 137582
Expires: Thu, 05 Dec 1997 16:00:00 GMT
Last-Modified: Wed, 5 August 1996 15:55:28 GMT
Server: Apache 0.84

<html>
  <body>Hello World</body>
</html>

回应的格式是”头信息 + 一个空行(\r\n) + 数据”。其中,第一行是”协议版本 + 状态码(status code) + 状态描述”。

2.4 Content-Type 字段

关于字符的编码,1.0版规定,头信息必须是 ASCII 码,后面的数据可以是任何格式。因此,服务器回应的时候,必须告诉客户端,数据是什么格式,这就是Content-Type字段的作用。

下面是一些常见的Content-Type字段的值。

  • text/plain
  • text/html
  • text/css
  • image/jpeg
  • image/png
  • image/svg+xml
  • audio/mp4
  • video/mp4
  • application/javascript
  • application/pdf
  • application/zip
  • application/atom+xml

这些数据类型总称为MIME type,每个值包括一级类型和二级类型,之间用斜杠分隔。

除了预定义的类型,厂商也可以自定义类型。


application/vnd.debian.binary-package

上面的类型表明,发送的是Debian系统的二进制数据包。

MIME type还可以在尾部使用分号,添加参数。


Content-Type: text/html; charset=utf-8

上面的类型表明,发送的是网页,而且编码是UTF-8。

客户端请求的时候,可以使用Accept字段声明自己可以接受哪些数据格式。


Accept: */*

上面代码中,客户端声明自己可以接受任何格式的数据。

MIME type不仅用在HTTP协议,还可以用在其他地方,比如HTML网页。


<meta http-equiv="Content-Type" content="text/html; charset=UTF-8" />
<!-- 等同于 -->
<meta charset="utf-8" />

2.5 Content-Encoding 字段

由于发送的数据可以是任何格式,因此可以把数据压缩后再发送。Content-Encoding字段说明数据的压缩方法。


Content-Encoding: gzip
Content-Encoding: compress
Content-Encoding: deflate

客户端在请求时,用Accept-Encoding字段说明自己可以接受哪些压缩方法。


Accept-Encoding: gzip, deflate

2.6 缺点

HTTP/1.0 版的主要缺点是,每个TCP连接只能发送一个请求。发送数据完毕,连接就关闭,如果还要请求其他资源,就必须再新建一个连接。

TCP连接的新建成本很高,因为需要客户端和服务器三次握手,并且开始时发送速率较慢(slow start)。所以,HTTP 1.0版本的性能比较差。随着网页加载的外部资源越来越多,这个问题就愈发突出了。

为了解决这个问题,有些浏览器在请求时,用了一个非标准的Connection字段。


Connection: keep-alive

这个字段要求服务器不要关闭TCP连接,以便其他请求复用。服务器同样回应这个字段。


Connection: keep-alive

一个可以复用的TCP连接就建立了,直到客户端或服务器主动关闭连接。但是,这不是标准字段,不同实现的行为可能不一致,因此不是根本的解决办法。

三、HTTP/1.1

1997年1月,HTTP/1.1 版本发布,只比 1.0 版本晚了半年。它进一步完善了 HTTP 协议,一直用到了20年后的今天,直到现在还是最流行的版本。

3.1 持久连接

1.1 版的最大变化,就是引入了持久连接(persistent connection),即TCP连接默认不关闭,可以被多个请求复用,不用声明Connection: keep-alive

客户端和服务器发现对方一段时间没有活动,就可以主动关闭连接。不过,规范的做法是,客户端在最后一个请求时,发送Connection: close,明确要求服务器关闭TCP连接。


Connection: close

目前,对于同一个域名,大多数浏览器允许同时建立6个持久连接。

3.2 管道机制

1.1 版还引入了管道机制(pipelining),即在同一个TCP连接里面,客户端可以同时发送多个请求。这样就进一步改进了HTTP协议的效率。

举例来说,客户端需要请求两个资源。以前的做法是,在同一个TCP连接里面,先发送A请求,然后等待服务器做出回应,收到后再发出B请求。管道机制则是允许浏览器同时发出A请求和B请求,但是服务器还是按照顺序,先回应A请求,完成后再回应B请求。

3.3 Content-Length 字段

一个TCP连接现在可以传送多个回应,势必就要有一种机制,区分数据包是属于哪一个回应的。这就是Content-length字段的作用,声明本次回应的数据长度。


Content-Length: 3495

上面代码告诉浏览器,本次回应的长度是3495个字节,后面的字节就属于下一个回应了。

在1.0版中,Content-Length字段不是必需的,因为浏览器发现服务器关闭了TCP连接,就表明收到的数据包已经全了。

3.4 分块传输编码

使用Content-Length字段的前提条件是,服务器发送回应之前,必须知道回应的数据长度。

对于一些很耗时的动态操作来说,这意味着,服务器要等到所有操作完成,才能发送数据,显然这样的效率不高。更好的处理方法是,产生一块数据,就发送一块,采用”流模式”(stream)取代”缓存模式”(buffer)。

因此,1.1版规定可以不使用Content-Length字段,而使用“分块传输编码”(chunked transfer encoding)。只要请求或回应的头信息有Transfer-Encoding字段,就表明回应将由数量未定的数据块组成。


Transfer-Encoding: chunked

每个非空的数据块之前,会有一个16进制的数值,表示这个块的长度。最后是一个大小为0的块,就表示本次回应的数据发送完了。下面是一个例子。


HTTP/1.1 200 OK
Content-Type: text/plain
Transfer-Encoding: chunked

25
This is the data in the first chunk

1C
and this is the second one

3
con

8
sequence

0

3.5 其他功能

1.1版还新增了许多动词方法:PUTPATCHHEAD、 OPTIONSDELETE

另外,客户端请求的头信息新增了Host字段,用来指定服务器的域名。


Host: www.example.com

有了Host字段,就可以将请求发往同一台服务器上的不同网站,为虚拟主机的兴起打下了基础。

3.6 缺点

虽然1.1版允许复用TCP连接,但是同一个TCP连接里面,所有的数据通信是按次序进行的。服务器只有处理完一个回应,才会进行下一个回应。要是前面的回应特别慢,后面就会有许多请求排队等着。这称为“队头堵塞”(Head-of-line blocking)。

为了避免这个问题,只有两种方法:一是减少请求数,二是同时多开持久连接。这导致了很多的网页优化技巧,比如合并脚本和样式表、将图片嵌入CSS代码、域名分片(domain sharding)等等。如果HTTP协议设计得更好一些,这些额外的工作是可以避免的。

四、SPDY 协议

2009年,谷歌公开了自行研发的 SPDY 协议,主要解决 HTTP/1.1 效率不高的问题。

这个协议在Chrome浏览器上证明可行以后,就被当作 HTTP/2 的基础,主要特性都在 HTTP/2 之中得到继承。

五、HTTP/2

2015年,HTTP/2 发布。它不叫 HTTP/2.0,是因为标准委员会不打算再发布子版本了,下一个新版本将是 HTTP/3。

5.1 二进制协议

HTTP/1.1 版的头信息肯定是文本(ASCII编码),数据体可以是文本,也可以是二进制。HTTP/2 则是一个彻底的二进制协议,头信息和数据体都是二进制,并且统称为”帧”(frame):头信息帧和数据帧。

二进制协议的一个好处是,可以定义额外的帧。HTTP/2 定义了近十种帧,为将来的高级应用打好了基础。如果使用文本实现这种功能,解析数据将会变得非常麻烦,二进制解析则方便得多。

5.2 多工

HTTP/2 复用TCP连接,在一个连接里,客户端和浏览器都可以同时发送多个请求或回应,而且不用按照顺序一一对应,这样就避免了”队头堵塞”。

举例来说,在一个TCP连接里面,服务器同时收到了A请求和B请求,于是先回应A请求,结果发现处理过程非常耗时,于是就发送A请求已经处理好的部分, 接着回应B请求,完成后,再发送A请求剩下的部分。

这样双向的、实时的通信,就叫做多工(Multiplexing)。

5.3 数据流

因为 HTTP/2 的数据包是不按顺序发送的,同一个连接里面连续的数据包,可能属于不同的回应。因此,必须要对数据包做标记,指出它属于哪个回应。

HTTP/2 将每个请求或回应的所有数据包,称为一个数据流(stream)。每个数据流都有一个独一无二的编号。数据包发送的时候,都必须标记数据流ID,用来区分它属于哪个数据流。另外还规定,客户端发出的数据流,ID一律为奇数,服务器发出的,ID为偶数。

数据流发送到一半的时候,客户端和服务器都可以发送信号(RST_STREAM帧),取消这个数据流。1.1版取消数据流的唯一方法,就是关闭TCP连接。这就是说,HTTP/2 可以取消某一次请求,同时保证TCP连接还打开着,可以被其他请求使用。

客户端还可以指定数据流的优先级。优先级越高,服务器就会越早回应。

5.4 头信息压缩

HTTP 协议不带有状态,每次请求都必须附上所有信息。所以,请求的很多字段都是重复的,比如CookieUser Agent,一模一样的内容,每次请求都必须附带,这会浪费很多带宽,也影响速度。

HTTP/2 对这一点做了优化,引入了头信息压缩机制(header compression)。一方面,头信息使用gzipcompress压缩后再发送;另一方面,客户端和服务器同时维护一张头信息表,所有字段都会存入这个表,生成一个索引号,以后就不发送同样字段了,只发送索引号,这样就提高速度了。

5.5 服务器推送

HTTP/2 允许服务器未经请求,主动向客户端发送资源,这叫做服务器推送(server push)。

常见场景是客户端请求一个网页,这个网页里面包含很多静态资源。正常情况下,客户端必须收到网页后,解析HTML源码,发现有静态资源,再发出静态资源请求。其实,服务器可以预期到客户端请求网页后,很可能会再请求静态资源,所以就主动把这些静态资源随着网页一起发给客户端了。

作者:腾讯技术工程
链接:https://zhuanlan.zhihu.com/p/143464334
来源:知乎
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。

六、HTTP/3原理

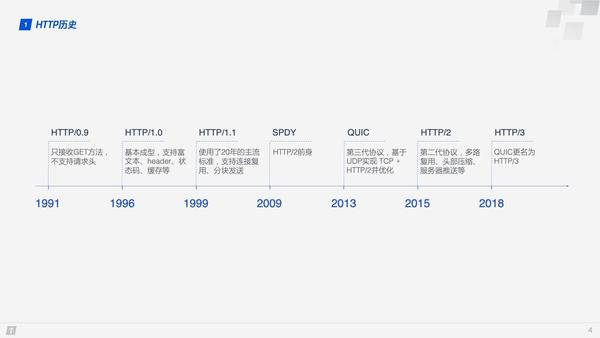

6.1 HTTP 历史

在介绍 HTTP/3 之前,我们先简单看下 HTTP 的历史,了解下 HTTP/3 出现的背景。

https://pic2.zhimg.com/v2-9659d122f0993ba815e3c637661687ed_b.jpg

随着网络技术的发展,1999 年设计的 HTTP/1.1 已经不能满足需求,所以 Google 在 2009 年设计了基于 TCP 的 SPDY,后来 SPDY 的开发组推动 SPDY 成为正式标准,不过最终没能通过。不过 SPDY 的开发组全程参与了 HTTP/2 的制定过程,参考了 SPDY 的很多设计,所以我们一般认为 SPDY 就是 HTTP/2 的前身。无论 SPDY 还是 HTTP/2,都是基于 TCP 的,TCP 与 UDP 相比效率上存在天然的劣势,所以 2013 年 Google 开发了基于 UDP 的名为 QUIC 的传输层协议,QUIC 全称 Quick UDP Internet Connections,希望它能替代 TCP,使得网页传输更加高效。后经提议,互联网工程任务组正式将基于 QUIC 协议的 HTTP (HTTP over QUIC)重命名为 HTTP/3。

6.2 QUIC 协议概览

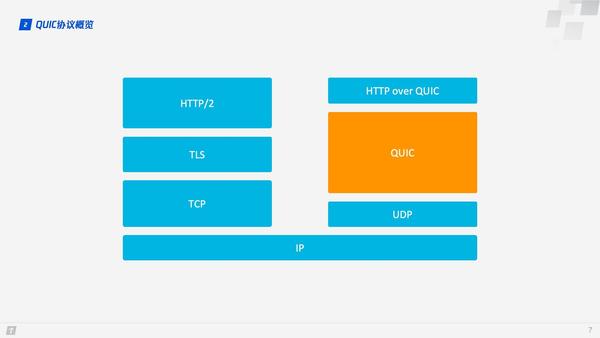

TCP 一直是传输层中举足轻重的协议,而 UDP 则默默无闻,在面试中问到 TCP 和 UDP 的区别时,有关 UDP 的回答常常寥寥几语,长期以来 UDP 给人的印象就是一个很快但不可靠的传输层协议。但有时候从另一个角度看,缺点可能也是优点。QUIC(Quick UDP Internet Connections,快速 UDP 网络连接) 基于 UDP,正是看中了 UDP 的速度与效率。同时 QUIC 也整合了 TCP、TLS 和 HTTP/2 的优点,并加以优化。用一张图可以清晰地表示他们之间的关系。

https://pic4.zhimg.com/v2-09fa1ec77b687324ad1ed6c321c0074b_b.jpg

那 QUIC 和 HTTP/3 什么关系呢?QUIC 是用来替代 TCP、SSL/TLS 的传输层协议,在传输层之上还有应用层,我们熟知的应用层协议有 HTTP、FTP、IMAP 等,这些协议理论上都可以运行在 QUIC 之上,其中运行在 QUIC 之上的 HTTP 协议被称为 HTTP/3,这就是”HTTP over QUIC 即 HTTP/3“的含义。

因此想要了解 HTTP/3,QUIC 是绕不过去的,下面主要通过几个重要的特性让大家对 QUIC 有更深的理解。

6.3 零 RTT 建立连接

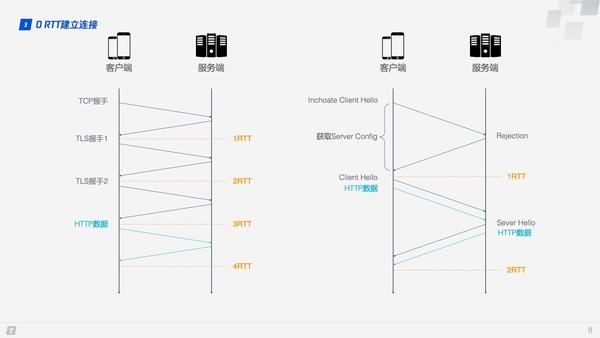

用一张图可以形象地看出 HTTP/2 和 HTTP/3 建立连接的差别。

https://pic3.zhimg.com/v2-b1dfebc37d7049b2446156460dcec5c6_b.jpg

HTTP/2 的连接需要 3 RTT,如果考虑会话复用,即把第一次握手算出来的对称密钥缓存起来,那么也需要 2 RTT,更进一步的,如果 TLS 升级到 1.3,那么 HTTP/2 连接需要 2 RTT,考虑会话复用则需要 1 RTT。有人会说 HTTP/2 不一定需要 HTTPS,握手过程还可以简化。这没毛病,HTTP/2 的标准的确不需要基于 HTTPS,但实际上所有浏览器的实现都要求 HTTP/2 必须基于 HTTPS,所以 HTTP/2 的加密连接必不可少。而 HTTP/3 首次连接只需要 1 RTT,后面的连接更是只需 0 RTT,意味着客户端发给服务端的第一个包就带有请求数据,这一点 HTTP/2 难以望其项背。那这背后是什么原理呢?我们具体看下 QUIC 的连接过程。

Step1:首次连接时,客户端发送 Inchoate Client Hello 给服务端,用于请求连接;

Step2:服务端生成 g、p、a,根据 g、p 和 a 算出 A,然后将 g、p、A 放到 Server Config 中再发送 Rejection 消息给客户端;

Step3:客户端接收到 g、p、A 后,自己再生成 b,根据 g、p、b 算出 B,根据 A、p、b 算出初始密钥 K。B 和 K 算好后,客户端会用 K 加密 HTTP 数据,连同 B 一起发送给服务端;

Step4:服务端接收到 B 后,根据 a、p、B 生成与客户端同样的密钥,再用这密钥解密收到的 HTTP 数据。为了进一步的安全(前向安全性),服务端会更新自己的随机数 a 和公钥,再生成新的密钥 S,然后把公钥通过 Server Hello 发送给客户端。连同 Server Hello 消息,还有 HTTP 返回数据;

Step5:客户端收到 Server Hello 后,生成与服务端一致的新密钥 S,后面的传输都使用 S 加密。

这样,QUIC 从请求连接到正式接发 HTTP 数据一共花了 1 RTT,这 1 个 RTT 主要是为了获取 Server Config,后面的连接如果客户端缓存了 Server Config,那么就可以直接发送 HTTP 数据,实现 0 RTT 建立连接。

https://pic2.zhimg.com/v2-8e8cb95703a58fe465d753a57e379e49_b.jpg

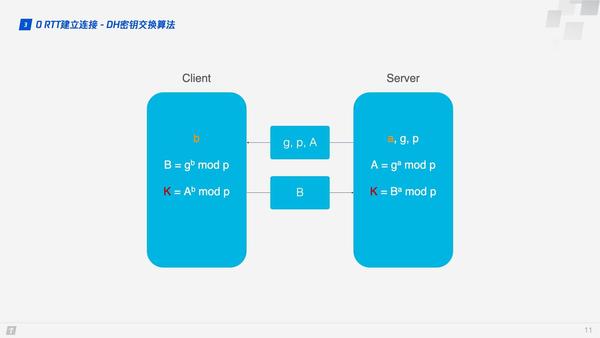

这里使用的是 DH 密钥交换算法,DH 算法的核心就是服务端生成 a、g、p 3 个随机数,a 自己持有,g 和 p 要传输给客户端,而客户端会生成 b 这 1 个随机数,通过 DH 算法客户端和服务端可以算出同样的密钥。在这过程中 a 和 b 并不参与网络传输,安全性大大提高。因为 p 和 g 是大数,所以即使在网络中传输的 p、g、A、B 都被劫持,那么靠现在的计算机算力也没法破解密钥。

6.4 连接迁移

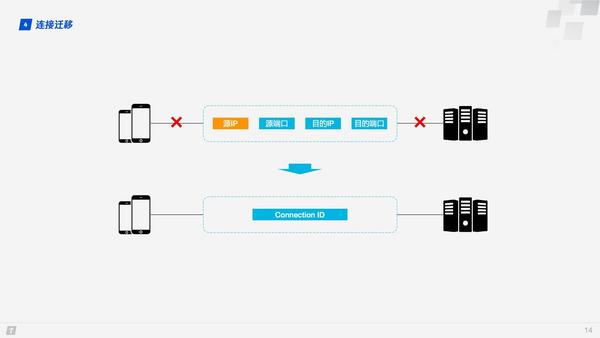

TCP 连接基于四元组(源 IP、源端口、目的 IP、目的端口),切换网络时至少会有一个因素发生变化,导致连接发生变化。当连接发生变化时,如果还使用原来的 TCP 连接,则会导致连接失败,就得等原来的连接超时后重新建立连接,所以我们有时候发现切换到一个新网络时,即使新网络状况良好,但内容还是需要加载很久。如果实现得好,当检测到网络变化时立刻建立新的 TCP 连接,即使这样,建立新的连接还是需要几百毫秒的时间。

QUIC 的连接不受四元组的影响,当这四个元素发生变化时,原连接依然维持。那这是怎么做到的呢?道理很简单,QUIC 连接不以四元组作为标识,而是使用一个 64 位的随机数,这个随机数被称为 Connection ID,即使 IP 或者端口发生变化,只要 Connection ID 没有变化,那么连接依然可以维持。

https://pic1.zhimg.com/v2-2aed5c01d669084a3b0676bec2a05a08_b.jpg

6.5 队头阻塞/多路复用

HTTP/1.1 和 HTTP/2 都存在队头阻塞问题(Head of line blocking),那什么是队头阻塞呢?

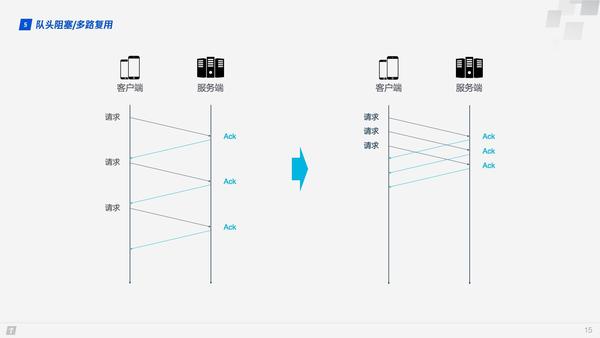

TCP 是个面向连接的协议,即发送请求后需要收到 ACK 消息,以确认对方已接收到数据。如果每次请求都要在收到上次请求的 ACK 消息后再请求,那么效率无疑很低。后来 HTTP/1.1 提出了 Pipelining 技术,允许一个 TCP 连接同时发送多个请求,这样就大大提升了传输效率。

https://pic3.zhimg.com/v2-c5264d8c676e6c1488ad887570a1bbc2_b.jpg

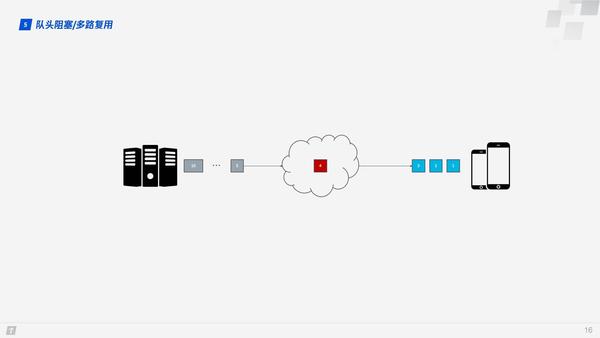

在这个背景下,下面就来谈 HTTP/1.1 的队头阻塞。下图中,一个 TCP 连接同时传输 10 个请求,其中第 1、2、3 个请求已被客户端接收,但第 4 个请求丢失,那么后面第 5 – 10 个请求都被阻塞,需要等第 4 个请求处理完毕才能被处理,这样就浪费了带宽资源。

https://pic3.zhimg.com/v2-c8d275072d8327744f0b41dc819ef23a_b.jpg

因此,HTTP 一般又允许每个主机建立 6 个 TCP 连接,这样可以更加充分地利用带宽资源,但每个连接中队头阻塞的问题还是存在。

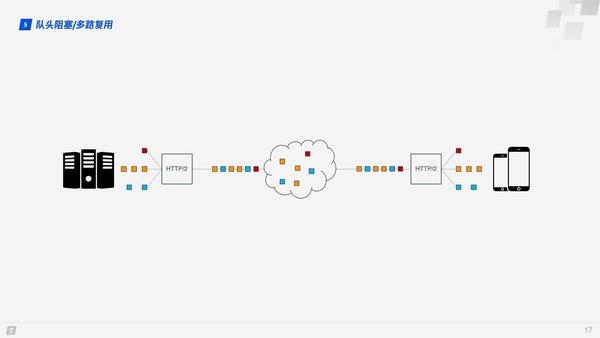

HTTP/2 的多路复用解决了上述的队头阻塞问题。不像 HTTP/1.1 中只有上一个请求的所有数据包被传输完毕下一个请求的数据包才可以被传输,HTTP/2 中每个请求都被拆分成多个 Frame 通过一条 TCP 连接同时被传输,这样即使一个请求被阻塞,也不会影响其他的请求。如下图所示,不同颜色代表不同的请求,相同颜色的色块代表请求被切分的 Frame。

https://pic1.zhimg.com/v2-760a1ab3a7d886ed2b4c8afb0a121af0_b.jpg

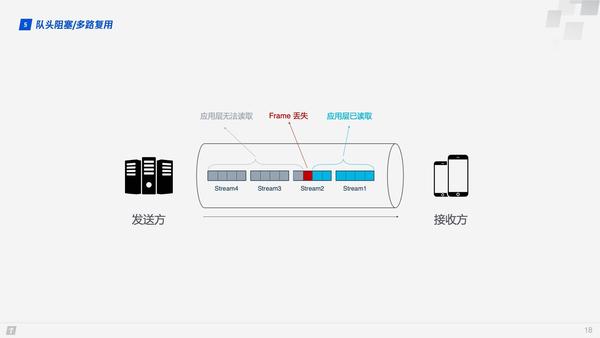

事情还没完,HTTP/2 虽然可以解决“请求”这个粒度的阻塞,但 HTTP/2 的基础 TCP 协议本身却也存在着队头阻塞的问题。HTTP/2 的每个请求都会被拆分成多个 Frame,不同请求的 Frame 组合成 Stream,Stream 是 TCP 上的逻辑传输单元,这样 HTTP/2 就达到了一条连接同时发送多条请求的目标,这就是多路复用的原理。我们看一个例子,在一条 TCP 连接上同时发送 4 个 Stream,其中 Stream1 已正确送达,Stream2 中的第 3 个 Frame 丢失,TCP 处理数据时有严格的前后顺序,先发送的 Frame 要先被处理,这样就会要求发送方重新发送第 3 个 Frame,Stream3 和 Stream4 虽然已到达但却不能被处理,那么这时整条连接都被阻塞。

https://pic1.zhimg.com/v2-45a40f9d73251f94e566aa6dfb307c7c_b.jpg

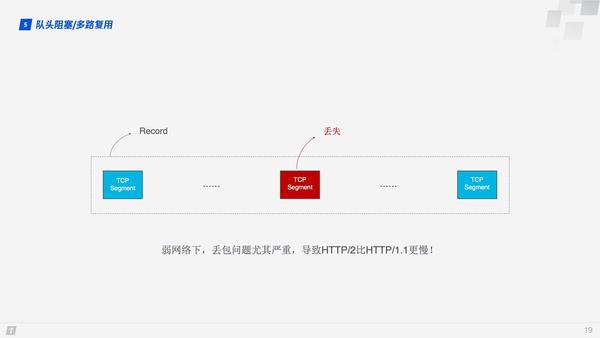

不仅如此,由于 HTTP/2 必须使用 HTTPS,而 HTTPS 使用的 TLS 协议也存在队头阻塞问题。TLS 基于 Record 组织数据,将一堆数据放在一起(即一个 Record)加密,加密完后又拆分成多个 TCP 包传输。一般每个 Record 16K,包含 12 个 TCP 包,这样如果 12 个 TCP 包中有任何一个包丢失,那么整个 Record 都无法解密。

https://pic4.zhimg.com/v2-3cd67b8a0692bab9ca1777cf816259f3_b.jpg

队头阻塞会导致 HTTP/2 在更容易丢包的弱网络环境下比 HTTP/1.1 更慢!

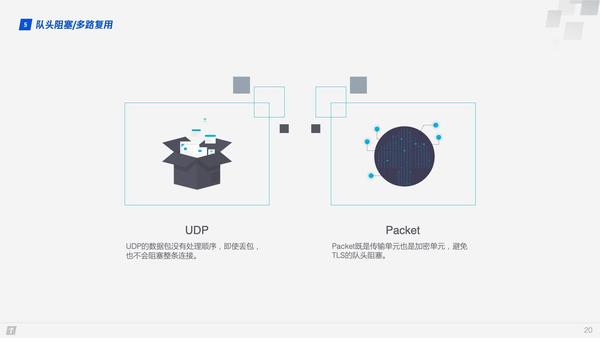

那 QUIC 是如何解决队头阻塞问题的呢?主要有两点。

  • QUIC 的传输单元是 Packet,加密单元也是 Packet,整个加密、传输、解密都基于 Packet,这样就能避免 TLS 的队头阻塞问题;
  • QUIC 基于 UDP,UDP 的数据包在接收端没有处理顺序,即使中间丢失一个包,也不会阻塞整条连接,其他的资源会被正常处理。
https://pic1.zhimg.com/v2-10bc9da14d90c827d5e1cff2d0a4fbc4_b.jpg

6.6 拥塞控制

拥塞控制的目的是避免过多的数据一下子涌入网络,导致网络超出最大负荷。QUIC 的拥塞控制与 TCP 类似,并在此基础上做了改进。所以我们先简单介绍下 TCP 的拥塞控制。

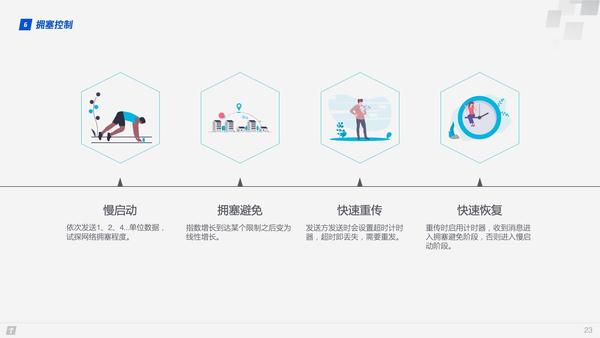

TCP 拥塞控制由 4 个核心算法组成:慢启动、拥塞避免、快速重传和快速恢复,理解了这 4 个算法,对 TCP 的拥塞控制也就有了大概了解。

  • 慢启动:发送方向接收方发送 1 个单位的数据,收到对方确认后会发送 2 个单位的数据,然后依次是 4 个、8 个……呈指数级增长,这个过程就是在不断试探网络的拥塞程度,超出阈值则会导致网络拥塞;
  • 拥塞避免:指数增长不可能是无限的,到达某个限制(慢启动阈值)之后,指数增长变为线性增长;
  • 快速重传:发送方每一次发送时都会设置一个超时计时器,超时后即认为丢失,需要重发;
  • 快速恢复:在上面快速重传的基础上,发送方重新发送数据时,也会启动一个超时定时器,如果收到确认消息则进入拥塞避免阶段,如果仍然超时,则回到慢启动阶段。
https://pic1.zhimg.com/v2-7b716fe40fc53451359f09578798e234_b.jpg

QUIC 重新实现了 TCP 协议的 Cubic 算法进行拥塞控制,并在此基础上做了不少改进。下面介绍一些 QUIC 改进的拥塞控制的特性。

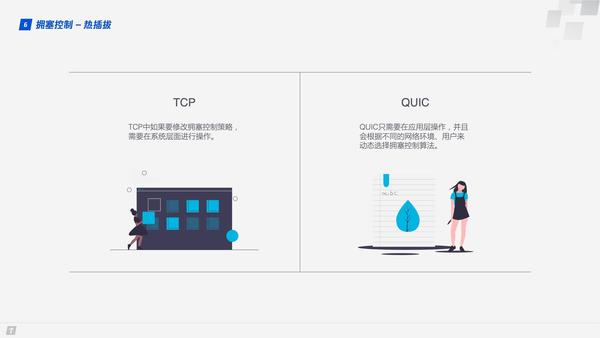

6.6.1 热插拔

TCP 中如果要修改拥塞控制策略,需要在系统层面进行操作。QUIC 修改拥塞控制策略只需要在应用层操作,并且 QUIC 会根据不同的网络环境、用户来动态选择拥塞控制算法。

https://pic1.zhimg.com/v2-235f6a3cc2fcff812beb1dfdb4e14be0_b.jpg

6.6.2 前向纠错 FEC

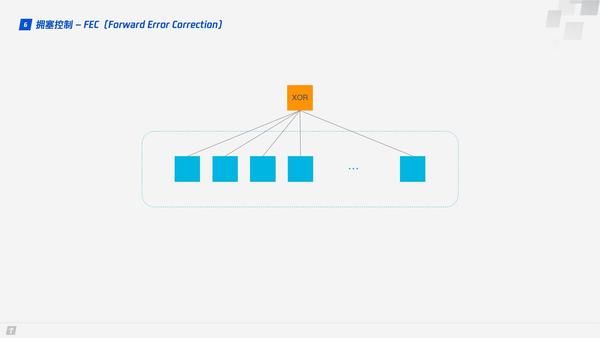

QUIC 使用前向纠错(FEC,Forward Error Correction)技术增加协议的容错性。一段数据被切分为 10 个包后,依次对每个包进行异或运算,运算结果会作为 FEC 包与数据包一起被传输,如果不幸在传输过程中有一个数据包丢失,那么就可以根据剩余 9 个包以及 FEC 包推算出丢失的那个包的数据,这样就大大增加了协议的容错性。

这是符合现阶段网络技术的一种方案,现阶段带宽已经不是网络传输的瓶颈,往返时间才是,所以新的网络传输协议可以适当增加数据冗余,减少重传操作。

https://pic3.zhimg.com/v2-550d6290bf0b9c5f82c3c883b0859406_b.jpg

6.6.3 单调递增的 Packet Number

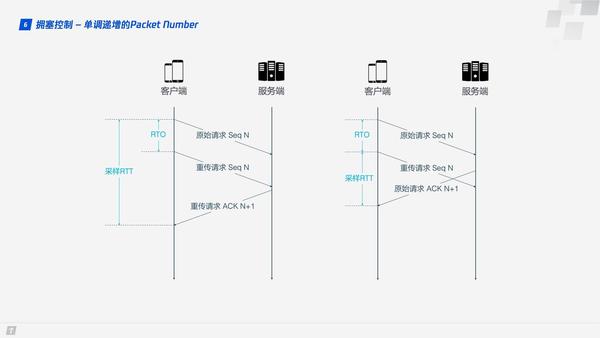

TCP 为了保证可靠性,使用 Sequence Number 和 ACK 来确认消息是否有序到达,但这样的设计存在缺陷。

超时发生后客户端发起重传,后来接收到了 ACK 确认消息,但因为原始请求和重传请求接收到的 ACK 消息一样,所以客户端就郁闷了,不知道这个 ACK 对应的是原始请求还是重传请求。如果客户端认为是原始请求的 ACK,但实际上是左图的情形,则计算的采样 RTT 偏大;如果客户端认为是重传请求的 ACK,但实际上是右图的情形,又会导致采样 RTT 偏小。图中有几个术语,RTO 是指超时重传时间(Retransmission TimeOut),跟我们熟悉的 RTT(Round Trip Time,往返时间)很长得很像。采样 RTT 会影响 RTO 计算,超时时间的准确把握很重要,长了短了都不合适。

https://pic2.zhimg.com/v2-238b9c151e949b4926a74bf83ec49b51_b.jpg

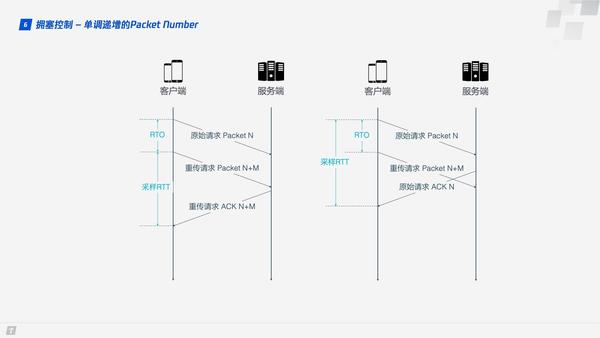

QUIC 解决了上面的歧义问题。与 Sequence Number 不同的是,Packet Number 严格单调递增,如果 Packet N 丢失了,那么重传时 Packet 的标识不会是 N,而是比 N 大的数字,比如 N + M,这样发送方接收到确认消息时就能方便地知道 ACK 对应的是原始请求还是重传请求。

https://pic4.zhimg.com/v2-f1847d49c3bd83cd4c51e337dd40af7b_b.jpg

6.6.4 ACK Delay

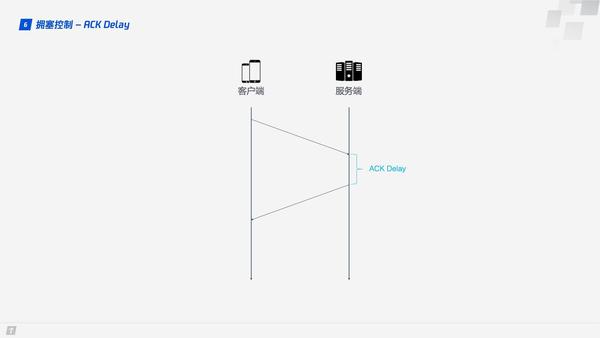

TCP 计算 RTT 时没有考虑接收方接收到数据到发送确认消息之间的延迟,如下图所示,这段延迟即 ACK Delay。QUIC 考虑了这段延迟,使得 RTT 的计算更加准确。

https://pic1.zhimg.com/v2-6cc93b76259b3ad787dac0f2e64d2fac_b.jpg

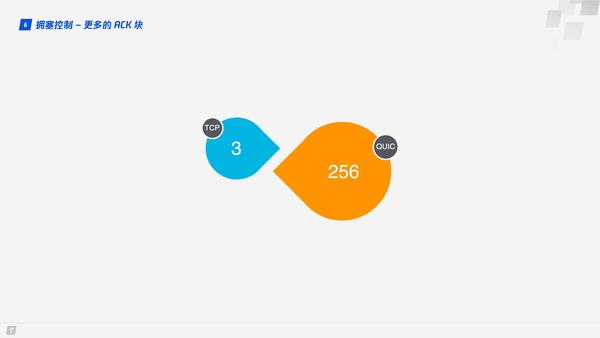

6.6.5 更多的 ACK 块

一般来说,接收方收到发送方的消息后都应该发送一个 ACK 回复,表示收到了数据。但每收到一个数据就返回一个 ACK 回复太麻烦,所以一般不会立即回复,而是接收到多个数据后再回复,TCP SACK 最多提供 3 个 ACK block。但有些场景下,比如下载,只需要服务器返回数据就好,但按照 TCP 的设计,每收到 3 个数据包就要“礼貌性”地返回一个 ACK。而 QUIC 最多可以捎带 256 个 ACK block。在丢包率比较严重的网络下,更多的 ACK block 可以减少重传量,提升网络效率。

https://pic1.zhimg.com/v2-0dde9ae1501bf7969fde942ba7b3e020_b.jpg

6.7 流量控制

TCP 会对每个 TCP 连接进行流量控制,流量控制的意思是让发送方不要发送太快,要让接收方来得及接收,不然会导致数据溢出而丢失,TCP 的流量控制主要通过滑动窗口来实现的。可以看出,拥塞控制主要是控制发送方的发送策略,但没有考虑到接收方的接收能力,流量控制是对这部分能力的补齐。

QUIC 只需要建立一条连接,在这条连接上同时传输多条 Stream,好比有一条道路,两头分别有一个仓库,道路中有很多车辆运送物资。QUIC 的流量控制有两个级别:连接级别(Connection Level)和 Stream 级别(Stream Level),好比既要控制这条路的总流量,不要一下子很多车辆涌进来,货物来不及处理,也不能一个车辆一下子运送很多货物,这样货物也来不及处理。

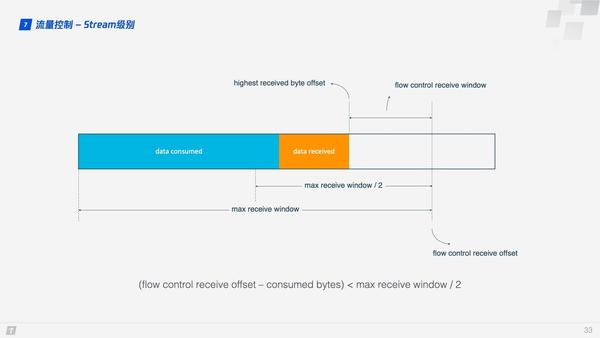

那 QUIC 是怎么实现流量控制的呢?我们先看单条 Stream 的流量控制。Stream 还没传输数据时,接收窗口(flow control receive window)就是最大接收窗口(flow control receive window),随着接收方接收到数据后,接收窗口不断缩小。在接收到的数据中,有的数据已被处理,而有的数据还没来得及被处理。如下图所示,蓝色块表示已处理数据,黄色块表示未处理数据,这部分数据的到来,使得 Stream 的接收窗口缩小。

https://pic1.zhimg.com/v2-0018042dcefe15343dd76f28d1c469e0_b.jpg

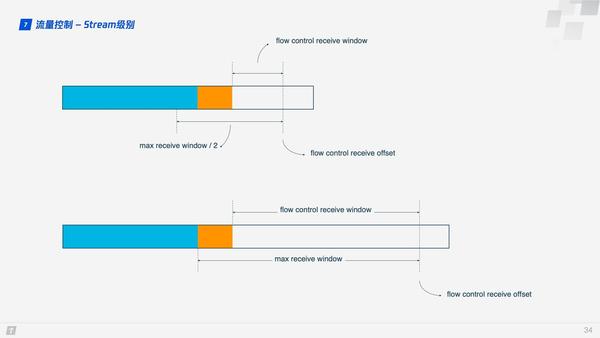

随着数据不断被处理,接收方就有能力处理更多数据。当满足 (flow control receive offset – consumed bytes) < (max receive window / 2) 时,接收方会发送 WINDOW_UPDATE frame 告诉发送方你可以再多发送些数据过来。这时 flow control receive offset 就会偏移,接收窗口增大,发送方可以发送更多数据到接收方。

https://pic4.zhimg.com/v2-f6acb55556b9916e7889d784c8a78967_b.jpg

Stream 级别对防止接收端接收过多数据作用有限,更需要借助 Connection 级别的流量控制。理解了 Stream 流量那么也很好理解 Connection 流控。Stream 中,接收窗口(flow control receive window) = 最大接收窗口(max receive window) – 已接收数据(highest received byte offset) ,而对 Connection 来说:接收窗口 = Stream1 接收窗口 + Stream2 接收窗口 + … + StreamN 接收窗口 。

6.8 总结

QUIC 丢掉了 TCP、TLS 的包袱,基于 UDP,并对 TCP、TLS、HTTP/2 的经验加以借鉴、改进,实现了一个安全高效可靠的 HTTP 通信协议。凭借着 0 RTT 建立连接、平滑的连接迁移、基本消除了队头阻塞、改进的拥塞控制和流量控制等优秀的特性,QUIC 在绝大多数场景下获得了比 HTTP/2 更好的效果。

一周前,微软宣布开源自己的内部 QUIC 库 — MsQuic,将全面推荐 QUIC 协议替换 TCP/IP 协议。

HTTP/3 未来可期。
